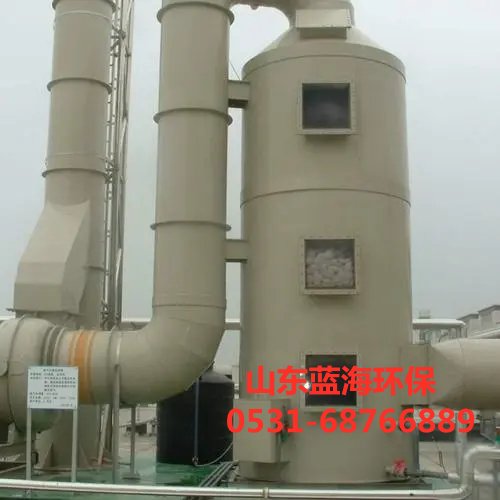

酸洗塔的結構主要包括噴嘴、填充物、除霧裝置、塔體結構等，其工作原理基于氣液兩相的充分接觸和傳質過程。



以下是酸洗塔的基本構造及其作用：



1. 噴嘴：在洗滌塔中，噴嘴的作用是將洗滌液均勻噴灑分散，從而使得廢氣更容易接觸到洗滌液并有效去除污染物。

2. 填充物：填充物的主要功能是增加液體和氣流之間的接觸面積，以提升反應吸收的有效表面積。通常選用***比表面積、抗腐蝕性能強的材料，如PE（聚乙烯）材質。

3. 除霧裝置：在處理過程中會產生細小的液滴或霧氣，除霧裝置的作用是將這些液滴分離出來，防止它們隨氣流帶出塔體。

4. 塔體結構：酸洗塔的塔體通常由耐腐蝕材料制成，如玻璃鋼、不銹鋼等，包括塔壁、穿孔板、多級板狀結構等部分，以增加酸液與待處理金屬表面的接觸面積。

酸洗塔的工作原理主要涉及以下步驟：



1. 酸液供應：將酸液通過泵送或噴淋的方式進入塔內，酸液的濃度和溫度根據需要進行調整。

2. 氣液接觸：在塔內，上升的氣體與下降的洗滌液在填料表面進行充分的接觸和傳質，酸性物質（有機物）被水膜吸收而被去除。

3. 傳質過程：在氣液兩相界面上進行氣體吸收過程，傳遞速率和界面面積成正比，采用填料來增***兩相接觸面積，使兩相充分分散。

4. 清潔排放：經過中和吸收反應后的清潔氣體上升至塔***，通過除霧裝置處理后排入***氣，而污染物則被轉移到洗滌液中。



總的來說，酸洗塔的設計使其成為化工、環保等行業中處理廢氣的重要設備，它通過***定的結構設計和工作原理，實現了氣體凈化和環境保護的目的。在實際應用中，酸洗塔的設計會根據具體的廢氣成分和處理要求進行***化，以確保達到***的處理效果。
